وقتی تلویزیون خط عمودی یا افقی می اندازد دقیقاً چه بخشی خراب است؟

• test
• 23 آذر 1404

ظاهر شدن خط های عمودی یا افقی روی صفحه تلویزیون، یکی از رایج ترین و در عین حال نگران کننده ترین مشکلاتی است که کاربران با آن مواجه می شوند. این خطوط ممکن است باریک یا ضخیم، ثابت یا متحرک، و به رنگ های مختلف دیده شوند؛ اما نکته مهم اینجاست که چنین اختلالی معمولاً تصادفی نیست و اغلب نشانه خرابی یک بخش مشخص در ساختار داخلی تلویزیون است. بی توجهی به این علامت می تواند باعث گسترش خرابی و افزایش قابل توجه هزینه تعمیر شود.

بسیاری از کاربران در مواجهه با این مشکل نمی دانند دقیقاً کدام قطعه دچار ایراد شده است؛ پنل، برد T-Con، مین برد یا حتی یک اتصال ساده داخلی. همین ناآگاهی باعث تصمیم های اشتباه، هزینه های غیرضروری یا حتی تعویض زودهنگام تلویزیون می شود. در حالی که با شناخت درست منبع ایجاد خطوط، می توان آگاهانه و منطقی تصمیم گرفت.

اهمیت بررسی خطوط عمودی و افقی روی صفحه تلویزیون

خط های عمودی یا افقی روی تلویزیون تنها یک مشکل ظاهری نیستند؛ آن ها نشانه ای از خرابی قطعات داخلی تلویزیون هستند. بسیاری از کاربران تصور می کنند که این خطوط به مرور زمان برطرف می شوند یا با تنظیمات تصویر حل می شوند، در حالی که در اغلب موارد این یک علامت هشدار دهنده از خرابی جدی است. نادیده گرفتن این خطوط می تواند باعث گسترش مشکل و افزایش هزینه تعمیر شود.

تجربه تعمیرکاران نشان می دهد که تشخیص سریع و دقیق منبع خط، کلید جلوگیری از آسیب های بیشتر است. به همین دلیل، شناخت دقیق تفاوت های خطوط عمودی و افقی و ارتباط آن ها با قطعات داخلی تلویزیون اهمیت بالایی دارد. همچنین، این اطلاعات به شما کمک می کند تا تصمیم درست برای تعمیر یا تعویض قطعه را اتخاذ کنید و هزینه های غیرضروری را کاهش دهید.



تفاوت خط عمودی و خط افقی روی تلویزیون چیست؟

قبل از اینکه به بررسی قطعات و بخش های خرابی بپردازیم، مهم است که تفاوت بین خطوط عمودی و افقی را درک کنیم. جهت و شکل خطوط، نشانه ای از مکان خرابی است و می تواند مسیر تعمیر را مشخص کند.

خط عمودی روی تلویزیون چه معنایی دارد؟

خط های عمودی معمولاً ناشی از خرابی بخش هایی هستند که ستون های پیکسل یا مسیرهای عمودی تصویر را کنترل می کنند. این خطوط ممکن است ثابت، رنگی، سیاه یا سفید باشند و معمولاً در کل ارتفاع صفحه نمایش امتداد دارند.

از نظر علمی، این خطوط اغلب به پنل تلویزیون و مدارهای Gate Driver مرتبط هستند. خرابی یک ستون پیکسل یا یک مسیر کنترلی باعث ایجاد خط عمودی می شود. حتی گاهی خطوط عمودی ناشی از مشکل در کابل فلت یا اتصال بین پنل و برد T-Con است. بنابراین تشخیص دقیق، نیازمند بررسی دقیق پنل و مدارهای داخلی است.

خط افقی روی تلویزیون نشانه چیست؟

خط های افقی معمولاً به مدارهای افقی یا مسیرهای پردازش تصویر در برد T-Con و مین برد مرتبط هستند. این خطوط ممکن است متحرک، ناپایدار یا دارای تغییر رنگ باشند و در تمام طول عرض صفحه امتداد پیدا کنند.

خط افقی می تواند ناشی از خرابی مین برد، برد T-Con، یا حتی مشکل در اتصال کابل فلت باشد. در بسیاری از موارد، خطوط افقی نشان دهنده اختلال در سیگنال پردازش تصویر هستند، نه خرابی مستقیم پنل، که تشخیص این موضوع اهمیت زیادی دارد.

نقش پنل تلویزیون در ایجاد خطوط عمودی و افقی

پنل تلویزیون مهم ترین و حساس ترین قطعه در دستگاه است و خرابی آن می تواند باعث ایجاد خطوط دائمی و شدید روی تصویر شود. بسیاری از کاربران تصور می کنند که مشکل با یک ریست یا تنظیم ساده حل می شود، اما در واقع خرابی پنل معمولاً نیازمند تعمیر تخصصی یا تعویض است.

خطوط عمودی و افقی به صورت متفاوت با پنل ارتباط دارند. در بسیاری از تلویزیون ها، خطوط عمودی مستقیماً با ستون های پیکسل مرتبط هستند، در حالی که خطوط افقی می توانند ناشی از مدارهای افقی پنل باشند. شناسایی دقیق محل مشکل، به تعمیرکار اجازه می دهد بهترین راه حل را انتخاب کند و از هزینه های اضافی جلوگیری شود.

خرابی پیکسل ها و ساب پیکسل ها

پیکسل ها واحدهای کوچک تصویری هستند که ترکیب رنگ و روشنایی را ایجاد می کنند. خرابی یک پیکسل یا ساب پیکسل می تواند باعث ایجاد یک خط عمودی یا افقی در طول تصویر شود. این مشکل معمولاً دائمی است، زیرا پیکسل ها قابل تعویض نیستند.

اگر خط تنها در یک بخش محدود ظاهر شود، ممکن است مشکل ناشی از چند پیکسل خراب باشد، اما وقتی خط در کل طول صفحه امتداد دارد، احتمالاً مشکل گسترده تر و به مدارهای کنترل تصویر مرتبط است.

آسیب به مدارهای داخلی پنل (Gate Driver و Source Driver)

مدارهای Gate Driver و Source Driver مسئول کنترل ستون ها و ردیف های پیکسل هستند. خرابی Gate Driver معمولاً باعث خطوط عمودی می شود، در حالی که خرابی Source Driver می تواند خطوط افقی ایجاد کند.

تعمیر این مدارها اغلب پیچیده و هزینه بر است و در بسیاری از موارد تعویض پنل گزینه عملی تری است. این مدارها به خصوص در تلویزیون های LCD و LED حساس هستند و کوچک ترین آسیب می تواند باعث ایجاد خطوط شود.

فشار فیزیکی، ضربه یا حمل ونقل نادرست

یکی از عوامل رایج ایجاد خطوط روی تصویر، فشار فیزیکی یا ضربه به پنل است. حتی فشار کم روی قاب یا جابجایی نادرست می تواند به مدارهای داخلی آسیب برساند.

خطوط ناشی از ضربه معمولاً قابل تشخیص هستند، زیرا در محل ضربه یا اطراف آن متمرکز می شوند و ممکن است در طول زمان گسترش یابند. بنابراین هنگام جابجایی تلویزیون، رعایت نکات ایمنی و استفاده از بسته بندی مناسب بسیار مهم است.



برد T-Con و نقش آن در ایجاد خط روی تصویر

برد T-Con یکی از قطعات کلیدی در زنجیره پردازش تصویر تلویزیون است. این برد بین مین برد و پنل قرار دارد و سیگنال های تصویر را به ردیف ها و ستون های پیکسل منتقل می کند. خرابی T-Con می تواند باعث ایجاد خطوط عمودی و افقی، تغییر رنگ خطوط، یا حتی نصف شدن تصویر شود. برد T-Con کوچک به نظر می رسد، اما مسئول هماهنگی دقیق بین پردازش تصویر و نمایشگر است. اگر سیگنال ها به درستی منتقل نشوند، نتیجه نهایی یک تصویر ناقص و خطوط مشهود خواهد بود.

برد T-Con چیست و چه وظیفه ای دارد؟

برد T-Con (Timing Controller) مسئول تبدیل سیگنال دیجیتال خروجی مین برد به سیگنال مناسب برای پنل است. به زبان ساده، برد T-Con همان مترجم بین پردازش تصویر و نمایشگر است. هرگونه اختلال در این برد باعث می شود خطوطی منظم یا نامنظم روی تصویر ظاهر شوند.

علائم خرابی برد T-Con

• خطوط عمودی یا افقی دقیق و تکرار شونده

• تغییر رنگ خطوط یا ایجاد سایه های غیرطبیعی

• نصف شدن تصویر یا قطعی در بخش هایی از صفحه

این علائم معمولاً ثابت هستند و با ریست یا تغییر تنظیمات تصویر برطرف نمی شوند.

آیا تعمیر برد T-Con به صرفه است؟

در بیشتر تلویزیون های مدرن، تعمیر برد T-Con هزینه و ریسک بالایی دارد و در اغلب موارد تعویض برد گزینه عملی تری است. تصمیم گیری اقتصادی باید بر اساس مدل تلویزیون، دسترسی به قطعه، و هزینه تعمیر انجام شود.

بیشتر بخوانید : چرا تلویزیون های جدید بیشتر از مدلهای قدیمی بک لایت میسوزاند؟

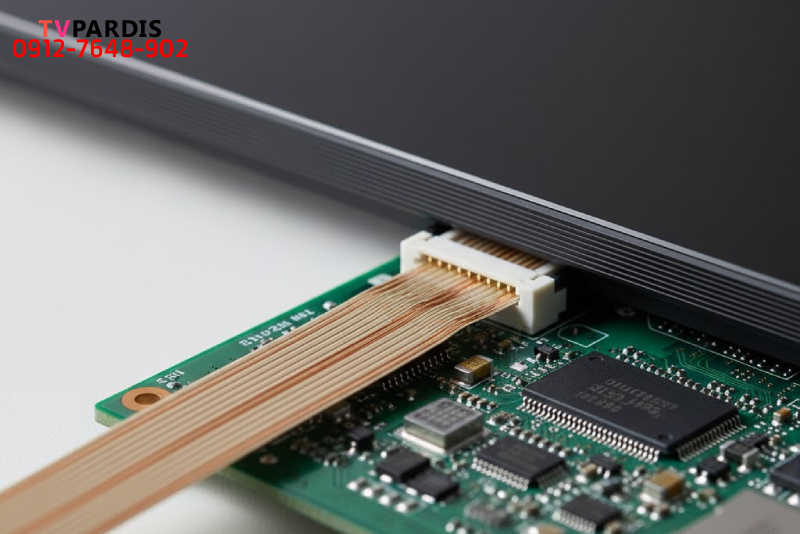

کابل فلت و اتصالات داخلی؛ مقصر پنهان خطوط تصویر

کابل های فلت مسیرهای انتقال سیگنال تصویر بین بردها و پنل هستند. کوچک ترین اختلال در این کابل ها می تواند باعث ایجاد خطوط افقی یا عمودی شود، حتی اگر پنل و بردها سالم باشند. کابل فلت معمولاً به دلیل گردوغبار، رطوبت یا شل شدن اتصالات دچار مشکل می شود. بسیاری از خطوطی که ناگهانی ظاهر می شوند یا بعد از تکان دادن تلویزیون تغییر می کنند، ناشی از کابل فلت هستند.

نقش کابل فلت در انتقال تصویر

این کابل ها مانند شاهراه های سیگنال عمل می کنند. هر اختلال در مسیر کابل باعث اختلال در ستون ها یا ردیف های پیکسل شده و خطوط مشهود ایجاد می شود.

شل شدن یا اکسید شدن اتصالات

اتصالات شل یا اکسید شده می توانند خطوط موقت یا دائمی ایجاد کنند. این مشکل معمولاً با تمیزکاری یا جا زدن صحیح کابل ها قابل حل است و نیاز به تعویض قطعه گران قیمت ندارد.

چه زمانی مشکل فقط با سرویس برطرف می شود؟

اگر خطوط بعد از ضربه، تکان یا جابجایی تلویزیون ظاهر شوند، بررسی کابل فلت و اتصال مجدد آن اولین اقدام منطقی است. در بسیاری از موارد، همین کار ساده مشکل را حل می کند.



خرابی مین برد و تأثیر آن بر خطوط افقی و عمودی

مین برد یا Main Board مسئول پردازش تصویر و مدیریت کلی تلویزیون است. اگر مین برد خراب شود، خطوطی در تصویر ظاهر می شوند که گاهی با خطوط ناشی از پنل یا T-Con متفاوت هستند.

خطوط ناشی از مین برد معمولاً پراکنده، گاهی متغیر و همراه با مشکلات دیگر مانند اختلال صدا یا قطعی در ورودی ها هستند. تشخیص درست نیازمند تجربه و ابزار حرفه ای است.

نقش پردازش تصویر در مین برد

مین برد داده های ورودی را پردازش کرده و به برد T-Con منتقل می کند. هر اختلال در پردازش یا مسیر انتقال می تواند خطوط یا مشکلات دیگر در تصویر ایجاد کند.

تفاوت خطوط ناشی از مین برد با خرابی پنل

• خطوط مین برد معمولاً همراه با مشکلات صوتی یا ورودی ها هستند.

• خطوط پنل بیشتر ثابت و متمرکز در یک ستون یا ردیف هستند.

این تفاوت به کاربران و تعمیرکاران کمک می کند منبع مشکل را سریع تر شناسایی کنند.



تفاوت خطوط نرم افزاری و سخت افزاری روی تلویزیون

قبل از اقدام به تعمیر، باید مطمئن شد که مشکل سخت افزاری است یا ناشی از نرم افزار یا تنظیمات تصویر. برخی خطوط ناشی از باگ نرم افزاری یا آپدیت ناقص ظاهر می شوند و قابل حل با ریست یا بروزرسانی هستند.

مشکلات نرم افزاری و تنظیمات تصویر

• خطوط موقت بعد از روشن شدن یا تغییر ورودی

• تغییر ناگهانی رنگ یا روشنایی خطوط

• باگ های مربوط به آپدیت سیستم عامل تلویزیون

این مشکلات معمولاً پس از ریست فکتوری یا آپدیت نرم افزار برطرف می شوند.

چگونه بفهمیم مشکل سخت افزاری است؟

• خطوط دائمی یا گسترش یابنده

• وجود خطوط همراه با صدا یا ورودی غیرعادی

• خطوطی که با تغییر ورودی یا ریست تغییر نمی کنند

تشخیص دقیق به شما کمک می کند از هزینه های غیرضروری جلوگیری کنید.



آیا استفاده از تلویزیون با وجود خط روی تصویر خطرناک است؟

ادامه استفاده از تلویزیون با خطوط می تواند سایر قطعات را تحت تأثیر قرار دهد، به خصوص اگر مشکل ناشی از پنل یا مدارهای داخلی باشد. در برخی موارد، ادامه استفاده باعث افزایش گستردگی خرابی یا آسیب به بردهای دیگر می شود.

اگر خطوط تازه ظاهر شده اند یا در حال گسترش هستند، بهتر است تلویزیون را خاموش کرده و بررسی فنی انجام دهید. این اقدام ساده می تواند از هزینه های بعدی جلوگیری کند.



چه زمانی تعمیر تلویزیون منطقی است و چه زمانی نه؟

تصمیم گیری اقتصادی بخش مهمی از مدیریت خرابی تلویزیون است. باید هزینه تعمیر با ارزش فعلی تلویزیون مقایسه شود.

مقایسه هزینه تعمیر با ارزش تلویزیون

اگر هزینه تعمیر نزدیک به قیمت تلویزیون جدید باشد، معمولاً تعویض دستگاه به صرفه تر است. تعمیر باید تنها زمانی انجام شود که ارزش اقتصادی و طول عمر تلویزیون منطقی باشد.

تلویزیون های LED، LCD و QLED در برابر OLED

• تعمیر پنل OLED معمولاً هزینه بالایی دارد و اکثر خطوط منجر به تعویض می شوند.

• تلویزیون های LED و LCD در صورت خرابی برد T-Con یا کابل فلت معمولاً مقرون به صرفه تر تعمیر می شوند.

این تحلیل کمک می کند تصمیم آگاهانه ای برای تعمیر یا خرید تلویزیون جدید گرفته شود.



چرا تشخیص دقیق خرابی فقط باید توسط تعمیرکار انجام شود؟

تشخیص دقیق منبع خطوط نیازمند ابزار تخصصی و تجربه است. دست کاری غیرحرفه ای می تواند مشکل را بدتر کرده یا باعث آسیب دائمی شود. تعمیرکار حرفه ای با تجربه می تواند سریع ترین و اقتصادی ترین راه حل را انتخاب کند.

بیشتر بخوانید : نکاتی که قبل از جا به جایی تلویزیون باید بدانید تا پنل نشکند

جمع بندی نهایی؛ خط روی تصویر را دست کم نگیرید

خطوط عمودی و افقی روی تلویزیون همیشه نشانه ای از یک مشکل واقعی هستند، چه ناشی از پنل، برد T-Con، مین برد یا کابل فلت باشند. تشخیص دقیق منبع مشکل، تصمیم گیری اقتصادی و اقدام به موقع، کلید جلوگیری از هزینه های اضافی و افزایش عمر تلویزیون است.

نکته مهم این است که هیچ خطی را دست کم نگیرید و به محض مشاهده آن، اقدامات بررسی و سرویس حرفه ای را انجام دهید. تصمیم به موقع، شما را از تعمیرات پرهزینه یا حتی تعویض کامل تلویزیون نجات می دهد.



سوالات متداول

1. چرا تلویزیونم ناگهان خط عمودی یا افقی انداخت؟
   خط های ناگهانی معمولاً ناشی از اختلال در کابل فلت، برد T-Con یا فشار فیزیکی به پنل هستند. قبل از هر تصمیم به تعمیر، اتصال کابل ها و ریست تلویزیون را بررسی کنید.

2. خط های عمودی دائمی بیشتر به کدام قطعه مربوط است؟
   معمولاً خطوط عمودی دائمی از خرابی ستون های پیکسل یا مدار Gate Driver پنل ناشی می شوند و اغلب نیاز به تعمیر تخصصی یا تعویض پنل دارند.

3. آیا خط افقی روی تصویر همیشه به برد T-Con مربوط است؟
   نه همیشه، اما اغلب خطوط افقی با خرابی برد T-Con یا مین برد مرتبط هستند. خطوط پراکنده یا همراه با مشکلات ورودی، احتمالاً از مین برد هستند.

4. آیا با ریست یا بروزرسانی نرم افزار می توان خطوط تلویزیون را برطرف کرد؟
   فقط در صورتی که خطوط ناشی از مشکل نرم افزاری یا باگ باشند. خطوط ثابت و گسترده معمولاً سخت افزاری هستند و با ریست حل نمی شوند.

5. هزینه تعمیر خطوط تلویزیون چه زمانی منطقی است؟
   اگر هزینه تعمیر نزدیک به قیمت تلویزیون جدید باشد، تعویض دستگاه به صرفه تر است. تعمیر معمولاً برای مشکلات کابل فلت، برد T-Con یا مین برد اقتصادی است، نه خرابی پنل OLED.
